超声波多普勒流量计选型指南：原理、型号与核心优势全解析

超声波多普勒流量计是一种基于多普勒效应原理，用于测量含有固体颗粒或气泡等散射体的流体流速、液位及流量的仪表。其非接触式或浸入式测量方式，使其在复杂水质和恶劣工况下表现出显著优势，尤其适用于市政排水、水利监测、工业废水处理等领域。本指南旨在从专业第三方角度，系统解析其工作原理、主流型号、核心优势及选型要点，为企业设备选型提供客观参考。

一、测量原理：基于多普勒效应的精准测流

超声波多普勒流量计的工作原理源于物理学中的多普勒效应。仪表探头（换能器）向流体中发射固定频率的超声波，当声波遇到随流体运动的悬浮颗粒、气泡等散射体时，会被反射回来。由于散射体与探头之间存在相对运动，反射声波的频率会发生偏移，此即多普勒频移。频移量（△Fd）与流体流速（V）成正比，其关系可由以下公式核心表述：

△Fd = (2 * F0 * V * cosθ) / C

其中，F0为发射频率，C为流体中的声速，θ为声束与流向的夹角。通过精确测量频移△Fd，并结合温度补偿修正的声速C，即可计算出流体的线平均流速。再结合内置的压力或超声波液位传感器测得的液位高度，以及预设的渠道或管道截面形状，即可通过流速-面积法计算出瞬时流量与累计流量。

关键前提：该技术适用于含有一定量散射体的两相流介质（如污水、泥浆、原水），对于纯净水（如去离子水）测量效果有限。

二、主流产品型号与结构特点

市场上超声波多普勒流量计主要分为分体式和一体式，结构上通常包含水下传感器（探头）和信号处理主机（部分型号为无主机设计）。以下为在售的典型型号及其特点：

1. FSD300/FSD310 系列

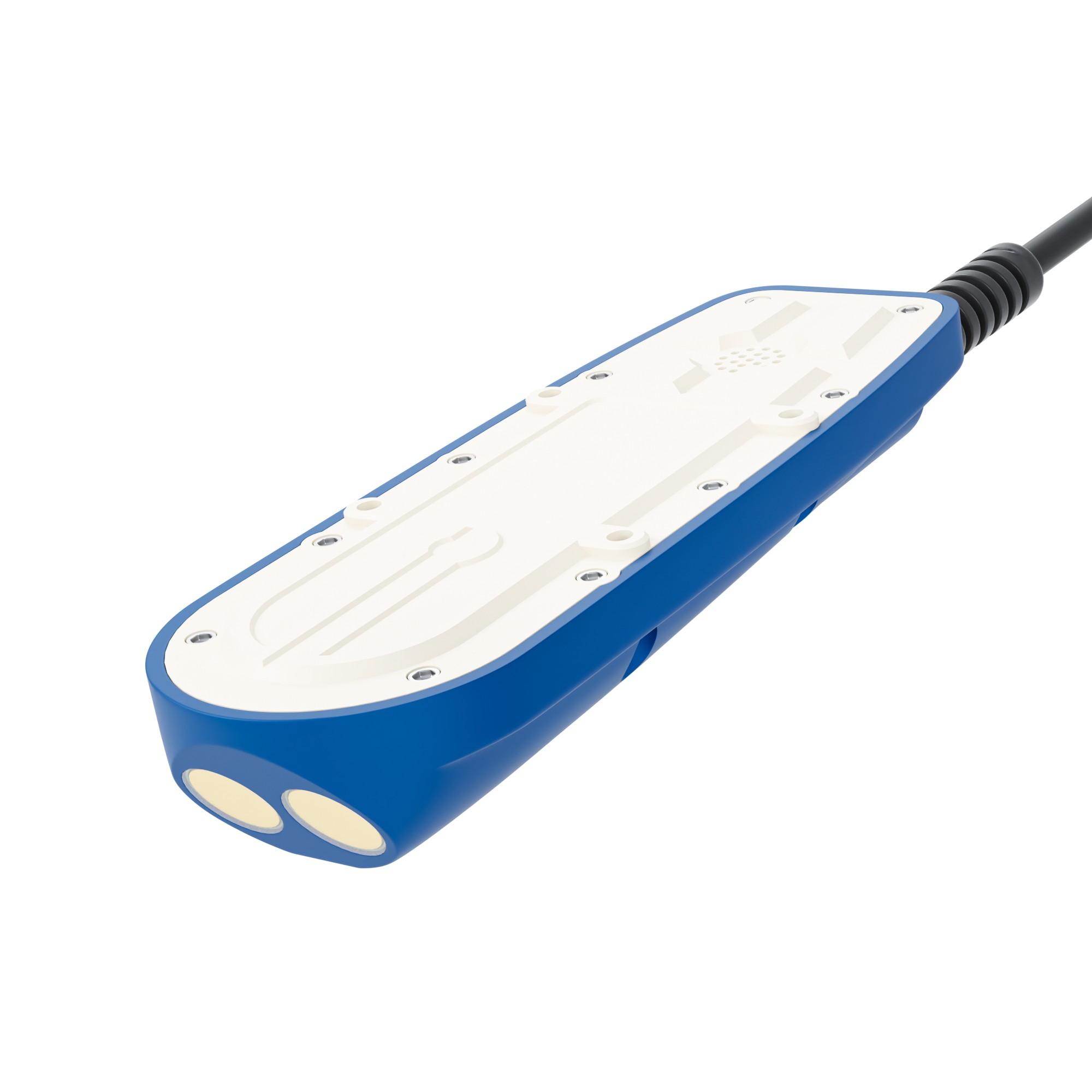

• 结构：传感器与主机分体设计，通过电缆连接。传感器采用流线型ABS壳体，主机为铸铝外壳。
• 测量变量：流速、液位、温度，并计算流量。
• 核心参数：
  • 流速范围：0-10 m/s（单向）或 -10~10 m/s（双向，可识别流向）。
  • 流速精度：±1.0%读数 ± 0.01 m/s。
  • 液位精度：±0.2%读数 ± 0.01 m。
  • 防护等级：传感器IP68。
  • 输出：支持4-20mA、0-5V、RS485（Modbus协议）及继电器报警输出。
• 特点：适用于渠道、管道及自然河流，强调无转动部件，抗泥沙与水草缠绕。

2. FSD400 系列

• 结构：探头体积更小巧，外形呈流线型以减小对流态影响。提供“有主机型”和“无主机型”两种配置，主机可嵌入式安装。
• 测量变量：直接测量流速、液位，计算流量。液位测量可选压力传感器（标配）或超声波测距传感器。
• 核心参数：
  • 流速范围：0-10 m/s。
  • 流速精度：±1.0%读数 ± 0.01 m/s。
  • 液位精度（压力式）：±0.25% F.S.。
  • 防护等级：探头IP68，主机IP60。
  • 输出：丰富选项，包括模拟量、RS485、继电器，并可选4G无线传输。
• 特点：安装灵活（前三点式快装支架），适配多种工况，强调长期在线监测的稳定性。

3. 其他技术路径：FDC300 雷达多普勒流量计

• 原理差异：采用雷达波（24GHz测速，80GHz测距）替代超声波，实现完全非接触式测量。
• 适用场景：特别适用于水面漂浮物多、结冰期、或传感器不便接触水体的严苛场合。
• 核心参数：流速测量精度约为±3%读数 ± 0.01 m/s。

三、核心产品优势提炼

1. 高精度与宽量程：主流产品流速测量精度可达±1%以内，量程覆盖0.01m/s至10m/s，既能测量缓流也能应对高速水流。
2. 强工况适应性：
   • 介质适应性强：专为含有悬浮物的水体设计，如生活污水、工业废水、河道浑水，解决了传统叶轮式流量计易堵塞、易缠绕的痛点。
   • 环境耐受性高：传感器防护等级达IP68，可长期浸没工作；部分型号适应-10℃至60℃的环境温度范围。
   • 安装条件宽松：对直管段要求低，在渠道中安装只需保证最低水位淹没传感器20厘米以上即可。
3. 真正的免维护设计：测量单元无任何机械活动部件，从根本上避免了因轴承磨损、叶片卡死导致的故障，显著降低长期运维成本和工作量。
4. 响应快速，数据线性：响应时间可调（通常10-60秒），可输出瞬时流速。测量输出与流速呈线性关系，无需像堰槽、巴歇尔槽那样进行复杂的K、C值曲线标定。
5. 集成化与智能化：一体式设计或分体式灵活配置，集成液位、温度测量；标配标准工业通讯接口（如Modbus RTU），便于接入PLC、DCS或云平台，实现数据远程监控与智慧化管理。

四、适用行业与具体使用场景

五、企业选用效益分析

1. 直接成本降低：
   • 购置成本：相较于电磁流量计，在大型渠道和管道应用中具有成本优势。
   • 安装成本：安装简便，无需建设标准的堰槽，土建工程量小。
   • 运维成本：近乎为零的日常维护费用（无需定期清理、更换轴承或叶片），节省人工与备件成本。
2. 工艺与管理效能提升：
   • 数据驱动决策：准确的瞬时与累计流量数据，为水平衡测试、能耗管理、药剂投加优化提供依据，助力工艺精细化控制。
   • 提升自动化水平：标准信号输出易于集成，实现流量自动调节、报警与连锁控制，减少人工干预。
   • 保障生产连续性：高可靠性减少了因仪表故障导致的非计划停机风险。
3. 合规与风险管控：为排污许可总量核算、用水审计、环保税缴纳提供权威计量数据，降低合规风险。

六、选型关键问答（FAQ）

Q1：超声波多普勒流量计可以测量纯净水吗？ A：不适合。其工作原理依赖于流体中的散射体（如悬浮颗粒、气泡）反射声波。对于去离子水、蒸馏水等近乎纯净的介质，由于缺乏有效散射体，可能导致信号微弱或无信号，测量无法进行或误差极大。此类介质建议选用电磁流量计或涡轮流量计。

Q2：在安装时，对传感器前方的流场有什么要求？ A：虽然多普勒流量计对流态扰动不敏感，但仍需遵循基本准则以确保测量代表性。传感器应安装在渠道顺直段，避开闸门、弯头、泵出口等强烈紊流区域的上游。通常建议上游有10倍渠宽、下游有5倍渠宽的平直段。传感器发射面应平行于水流方向，并牢固安装，避免振动。在管道安装时，需保证传感器前方有一定长度的满管段。
