超声波多普勒流量计是一种基于多普勒效应原理，用于测量含悬浮颗粒或气泡的流体（如河水、污水、工业废水）流速、液位及流量的仪表。其核心优势在于非接触式测量、无活动部件、抗干扰能力强，尤其适用于泥沙含量高、水草杂物多的复杂工况。本文将从测量原理、产品型号、应用场景及选型效益等方面进行系统梳理，为企业选型提供专业参考。

一、 测量原理：为何能精准测量浑水？

超声波多普勒流量计的工作原理基于物理学中的多普勒效应。传感器向水中发射固定频率的超声波，声波遇到水中随水流运动的悬浮颗粒、气泡等散射体后，反射回接收器。由于散射体与传感器之间存在相对运动，反射声波的频率会发生偏移，即多普勒频移。该频移值与水流速度成正比，通过检测频移量并结合水温（用于计算声速）即可精确计算出流速。结合内置的压力或超声波液位传感器测量的水位数据，利用流速-面积法可进一步计算出瞬时流量与累积流量。该原理决定了它特别适合测量含有一定反射物的两相流介质，如市政污水、工业废水、自然河道浑水等，而对纯净水的测量效果不佳。

二、 主流产品型号与结构特点

目前市场上主流的超声波多普勒流量计主要分为分体式和一体式，并有针对不同场景的型号变体。

1. 分体式结构（如FSD300/FSD400系列）：

   • 结构：由水下传感器（探头）和岸上或箱内的主机（变送器）组成，通过电缆连接。传感器负责采集流速、液位原始信号，主机负责信号处理、显示和输出。
   • 特点：传感器体积小巧，流线型设计对流态影响小；主机可提供更丰富的显示、操作界面及继电器控制功能。传感器防护等级通常为IP68，可长期浸没工作；主机防护等级一般为IP60或IP65，需安装在干燥环境。
   • 适用：需要本地显示、设置或有多路继电器控制需求的固定监测点，如污水处理厂进出口、泵站、明渠监测站。

2. 一体式/无主机结构（部分FSD400型号）：

   • 结构：将变送电路集成于传感器头部或连接电缆的接线盒内，无需独立主机。
   • 特点：结构更紧凑，安装更简便，直接输出标准信号（如4-20mA、RS485）。功耗更低，通常支持直流宽压供电（如12-24VDC）。
   • 适用：空间受限、仅需数据远传的场合，如窨井、管道、分布式监测节点，可直接接入PLC或RTU系统。

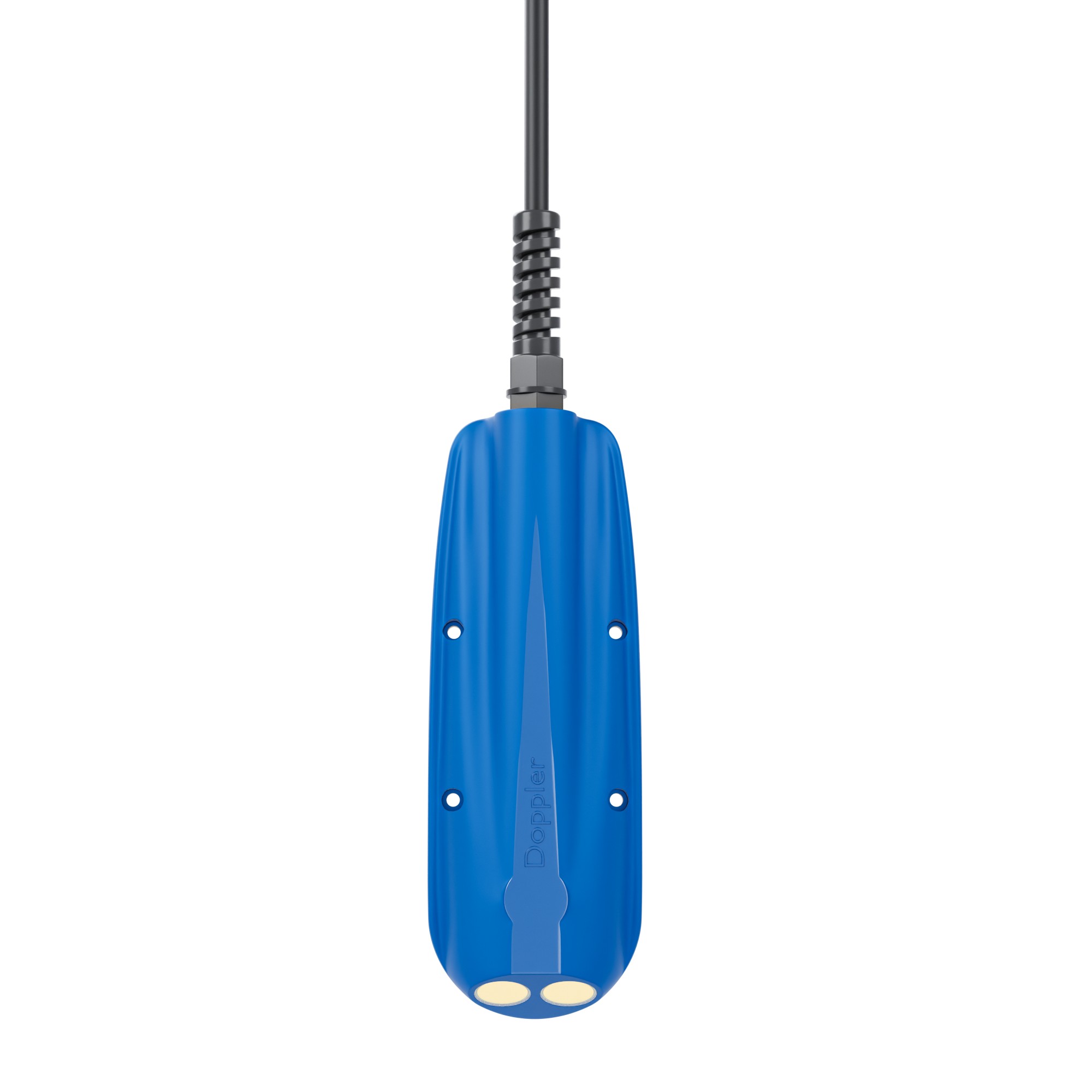

核心型号参数对比（以美仪产品为例）： * FSD300系列：测量流速0~±10 m/s，液位0-10m，流速精度1.0%±0.01m/s，液位精度0.2%±0.01m。标配双路继电器输出，支持220VAC/24VDC供电，主机为铸铝外壳。 * FSD400系列：测量范围与精度与FSD300相近，提供有主机型与无主机型可选。无主机型功耗约30mA，支持宽直流电压输入；有主机型功耗≤5W。探头材质为ABS工程塑料，重量约1kg（含10米缆），安装更为轻便。部分型号可选配4G无线传输模块。

三、 适配介质与核心产品优势

适配测量介质：适用于含有固体颗粒、气泡、微生物等散射体的液体，包括但不限于：生活污水、工业废水（化工、制药、食品等）、雨水、泥浆、河道浑水、灌溉用水等。介质酸碱度（pH值）建议在6-8之间，介质温度范围通常为0-60℃。

核心产品优势提炼： 1. 免维护与高可靠性：传感器无任何机械转动部件，从根本上避免了传统叶轮式流量计因泥沙堵塞、水草缠绕导致的卡滞、磨损和测量失效问题，大幅降低维护频率和成本。在污水管网等恶劣环境中，优势尤为明显。 2. 高精度与宽量程：流速测量精度可达1.0%±0.01m/s，分辨率1mm/s。量程宽，既可测量极低的启动流速（理论上无启动流速限制），也能应对高达10m/s的湍急水流。测量线性度好，无需复杂的K、C值曲线校正。 3. 强工况适应性：传感器防护等级达IP68，可长期水下工作，耐腐蚀。工作温度范围宽（-10~60℃），能适应冰期等严苛环境。流线型设计对流场干扰小，安装位置要求相对宽松，只要最低水位淹没传感器20厘米以上即可测量。 4. 安装灵活与智能化：提供多种安装支架（如L型支架、导轨支架）适配不同渠道、管道。支持MODBUS RTU通讯协议，方便接入SCADA、PLC系统。可选配无线（4G）传输，实现远程监控与数据采集，满足智慧水务、物联网应用需求。

四、 适用行业与具体使用场景

1. 市政水务与环保监测：
   • 场景：污水处理厂进、出水口流量监测；市政排水管网、雨污水合流管道的流量与液位监测；企业排污口在线监测；河流、湖泊断面水文监测。
   • 价值：实现精准计量，为污水处理费征收、排污权交易、环境容量评估提供数据支撑；助力管网运行状态监控与内涝预警。
2. 水利水文与农业灌溉：
   • 场景：自然河道、人工渠道、水库泄洪道的水位、流速、流量监测；农业灌溉用水计量。
   • 价值：服务于水资源调度、洪水预报、灌溉用水效率评估，促进节水。
3. 工业生产过程：
   • 场景：矿山尾矿输送流量监测；造纸、化工、食品饮料等行业工艺废水排放计量；循环水系统流量监控。
   • 价值：实现过程控制与能耗管理，为水平衡测试和清洁生产审核提供准确数据。
4. 科学研究与实验室：
   • 场景：水工模型试验中的流速测量；实验室流体力学研究。
   • 价值：提供非接触式、高分辨率的流速测量手段，不干扰流场。

五、 企业选用带来的实际效益

1. 降低综合成本：
   • 采购与安装成本：相较于某些接触式流量计，结构简单，初期投资有竞争力。安装简便，无需截流或特殊工艺处理，节省安装工时与费用。
   • 运维成本：近乎免维护的特性，避免了周期性清理、更换磨损件的费用和停工损失。长期运行总成本显著降低。
2. 提升工艺与管理水平：
   • 数据精准可靠：高精度测量为生产控制、能源管理、成本核算提供了可信的数据基础，助力精细化管理。
   • 工艺优化：实时、准确的流量数据有助于优化泵阀启停、加药比例等工艺参数，提升能效和产品一致性。
   • 自动化与信息化：标准信号输出易于集成，是实现生产自动化、建设智慧厂区/智慧水务的关键感知层设备，提升整体运营效率。
3. 保障生产连续性与合规性：
   • 高可靠性：无堵塞、无缠绕，保障监测设备长期稳定运行，确保生产或监测数据的连续性。
   • 助力合规：为环保排放计量、水资源税缴纳等提供符合规范要求的计量数据，规避合规风险。

用户常见问题（FAQ）

1. 问：超声波多普勒流量计可以测量纯净水吗？ 答：不推荐。其工作原理依赖于水中存在足够的声波反射体（如悬浮颗粒、气泡）。在接近纯净的水体中，反射信号过弱，可能导致测量不稳定或无法测量。它主要设计用于测量浑水、污水等含有杂质的水体。
2. 问：安装时对水流状态有什么要求？传感器应该放在哪里？ 答：为保证测量代表性，应尽量选择水流平稳、无剧烈涡流或气泡的管段或渠道断面安装。在管道中，建议安装在直管段（上游大于10倍管径，下游大于5倍管径）。在明渠中，传感器应浸没于水下，其前端探测区域应避开渠壁或障碍物。通常安装于渠道底部或侧壁，并确保最低工作水位始终高于传感器顶部20厘米以上。具体的安装高度（传感器底部到渠底的距离）需在设备参数中准确设置。

结论：超声波多普勒流量计凭借其独特的测量原理，在复杂水质流量测量领域展现出不可替代的优势。选型时，应重点关注被测介质特性（是否含足够散射体）、安装环境（空间、供电、通讯条件）、所需功能（本地显示、继电器、无线传输）以及精度要求。对于面临泥沙堵塞、维护频繁或水质复杂等痛点的市政、环保、工业和水利用户而言，选用一款可靠的超声波多普勒流量计，是实现长期稳定监测、降低运维成本、提升管理效能的有效解决方案。
