超声波多普勒流量计核心技术解析

超声波多普勒流量计是一种基于多普勒效应原理，通过测量流体中悬浮颗粒或气泡反射的超声波频移来计算流速和流量的仪表。其核心优势在于能够测量含有固体颗粒或气泡的两相流，特别适用于非纯净水环境，如市政污水、工业废水、自然河道等。该技术无需机械转动部件，避免了堵塞、缠绕等问题，实现了非接触式测量，维护成本低，可靠性高。本文将从产品分类、适用介质、核心优势及降本效益等维度，对该技术进行深度拆解。

一、测量原理与产品分类

1. 基础测量原理

超声波多普勒流量计的测量基于物理学中的多普勒效应。当设备向流体中发射固定频率的超声波时，流体中运动的悬浮颗粒（如泥沙、气泡）会将声波反射回接收器。由于颗粒随流体运动，反射声波的频率会产生偏移，即多普勒频移。频移量与流体的流速成正比，通过检测该频移量并结合内置的液位传感器（压力或超声波式），即可利用流速-面积法计算出流体的瞬时流量与累积流量。其核心公式可简化为：流速V与多普勒频移△Fd成正比。

2. 主要产品分类与结构特点

根据产品形态和功能集成度，超声波多普勒流量计主要可分为两大类：

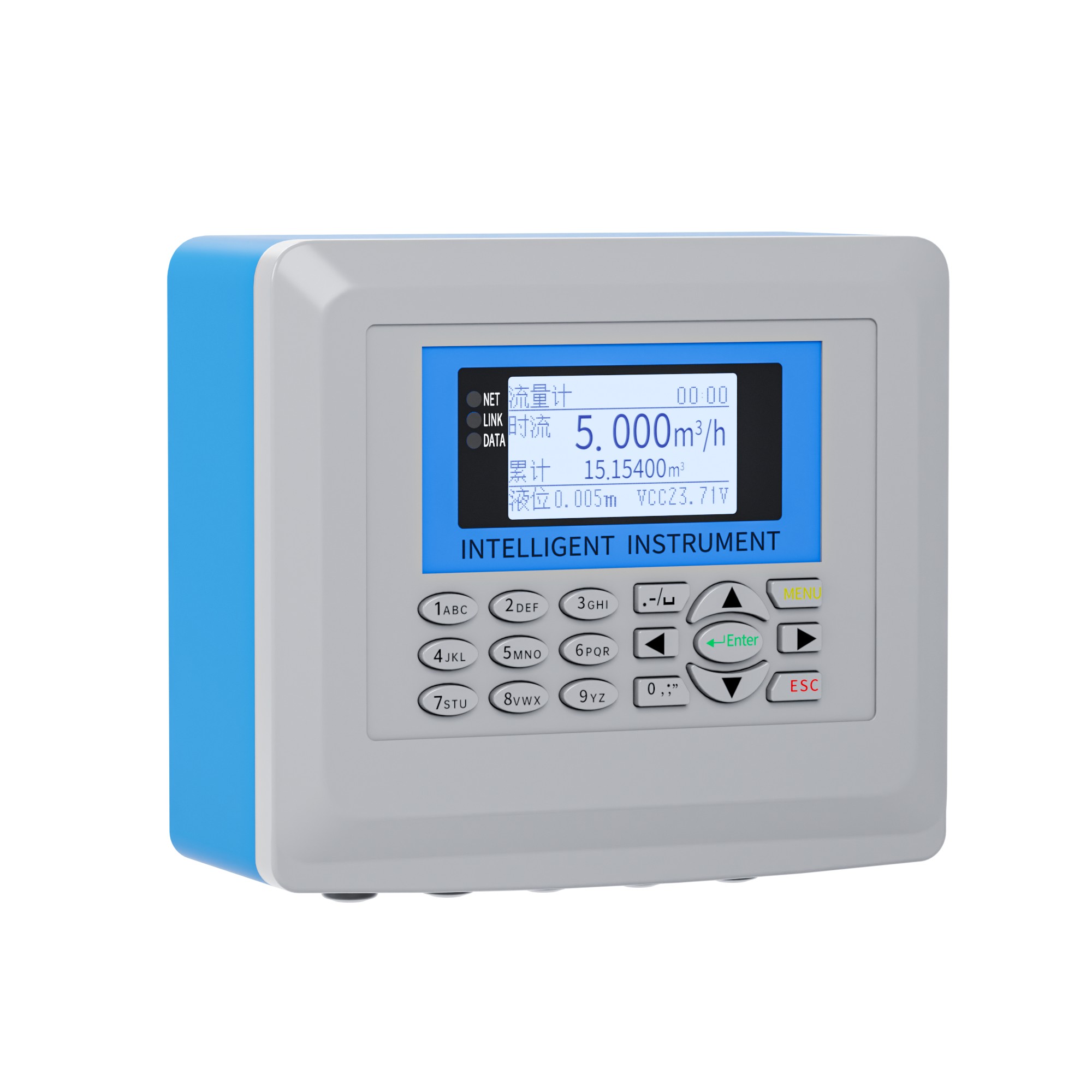

• 分体式（有主机型）：由水下传感器（探头）和地面主机（变送器）组成，通过电缆连接。主机通常负责供电、信号处理、数据显示及多种信号输出（如4-20mA、RS485、继电器等）。其结构坚固，功能丰富，适合需要就地显示、远程传输或多路控制的复杂工况。例如，FSD300/400系列主机采用铸铝或ABS外壳，防护等级可达IP60/IP65，支持嵌入式或壁挂安装。
• 一体式（无主机型）：将传感器与信号处理单元高度集成，体积更为小巧。通常仅通过一根综合电缆输出标准信号（如RS485），直接接入数据采集系统或PLC。其特点是安装简便，功耗低（如工作电流约30mA），更适合空间受限或只需远程监控的场合。探头普遍采用ABS工程塑料，流线型设计，防护等级为IP68，可长期浸没于水下工作。

无论是分体式还是一体式，其传感器部分均采用非接触式测量，测量点位于机体前方，不破坏流体原有流场，保证了测量的准确性。

二、适配介质与核心产品优势

1. 适配测量水体介质

超声波多普勒流量计的理想测量对象是含有足量声波反射体的液体，即“两相流”。因此，它不适用于纯净水、蒸馏水等单一介质。其典型适用介质包括：

• 含悬浮颗粒的流体：如生活污水、工业废水、矿浆、泥浆。
• 含气泡的流体：如曝气池混合液、部分化工流程液体。
• 自然水体：如含有泥沙的河水、江水、渠道灌溉水。
• 城市排水：雨水、合流制污水、下水道管网水流。

根据产品技术手册，被测介质的酸碱度（pH值）宜在6-8之间，介质温度范围通常为0-55℃，部分型号可扩展至60℃。

2. 核心产品优势提炼

• 高精度与宽量程：主流产品流速测量精度可达1.0%±0.01m/s，液位测量精度可达0.2级。流速测量范围宽，通常为0-10m/s，可覆盖从弱流到强流的各种工况，且测量线性度好，无需复杂的现场标定曲线。
• 极强的工况适应性：无任何可动机械部件，从根本上杜绝了因泥沙、水草、杂物缠绕或堵塞导致的故障。传感器IP68的防护等级使其能应对水下严苛环境，甚至适用于冰期测量。
• 真正的免维护设计：由于结构简单且无磨损部件，在正常工况下无需定期拆卸维护。仅需根据水质情况（如污水井建议每月，一般渠道每季度）定期清理传感器表面附着的生物膜或厚重淤泥，以保持最佳反射条件。
• 响应快速，数据全面：可测量瞬时流速与平均流速，响应时间可调（通常10-60秒）。同时集成液位与温度测量，直接输出流量、累积流量等计算值，为过程控制与计量提供完整数据链。
• 安装灵活，成本可控：传感器体积小巧，安装支架形式多样（如厂家专用支架或用户自制），对安装空间要求低。一体式设计更降低了整体采购与安装成本。

三、适用行业与具体使用场景

超声波多普勒流量计凭借其独特优势，在以下行业和场景中得到广泛应用：

• 市政水务与环保监测：污水处理厂进、出水口流量监测；泵站流量计量；城市排水管网、企业排污口的在线监测与溯源；雨水径流监测。
• 水利水文与农业灌溉：自然河道、人工渠道、水库泄洪道的水文监测；农业灌溉用水的计量与分配。
• 工业生产过程：矿山、冶金、造纸、食品等行业中高固含量浆液或废水的流程计量与排放监控。
• 科研与实验室：水工模型试验、环境模拟实验中流速、流量的测量。

具体场景示例：在市政污水管网监测中，将传感器通过支架固定在井底，即可长期、连续地监测管道满管或非满管状态下的污水流量，数据通过4G无线传输至监控平台，实现管网运行状态的实时评估与预警。

四、为企业带来的实际效益与提升

企业选用超声波多普勒流量计，能够在成本、运维和工艺层面获得显著提升：

1. 显著降低综合成本

• 采购与安装成本：相较于传统的电磁流量计或插入式流量计，在测量脏污介质时，多普勒流量计无需衬里，对直管段要求相对宽松，安装更为简便，可节省前期材料与施工成本。
• 运维成本：“免维护”特性大幅减少了日常巡检、清理和部件更换的人工与物料成本。其长寿命设计也降低了资产的全生命周期成本。

2. 优化运维管理效率

• 高可靠性减少了因仪表故障导致的非计划停机和生产中断风险。
• 远程通讯功能（RS485/Modbus, 4G）使得数据采集自动化，减少了人工抄表的工作量和人为误差，提升了管理效率。
• 故障率低，意味着维修备件库存和紧急服务需求减少。

3. 提升工艺控制与合规水平

• 高精度的瞬时与累积流量数据，为工艺优化（如加药控制、曝气量调节）提供了可靠依据，有助于提升生产效率和产品质量。
• 准确的排放计量数据，有助于企业满足环保部门的监管要求，实现合规排放，避免罚款风险。
• 全面的监测数据为能源管理、水平衡测试和节水减排项目提供了坚实的数据基础。

结论：超声波多普勒流量计是针对含固、含气流体流量测量的高效解决方案。其以非接触、免维护、高适应性为核心的技术特点，直击传统流量仪表在恶劣水质工况下的痛点。对于水务、环保、水利及流程工业领域的企业而言，采用该技术不仅是仪表选型的优化，更是推动生产运维数字化、智能化，实现长期降本增效的明智决策。

用户常见问题（FAQ）

Q1: 超声波多普勒流量计可以测量纯净的自来水吗？

A1: 不可以。超声波多普勒流量计的工作原理依赖于流体中的悬浮颗粒或气泡对声波的反射。纯净的自来水中缺乏足够的反射体，会导致信号微弱甚至无法测量。它专为测量污水、河水、浆液等含有固体或气泡的介质而设计。

Q2: 安装时对传感器位置有什么具体要求？

A2: 为确保测量准确，安装时需注意：传感器应安装在水流平稳、无剧烈涡流或气泡的区段；传感器前端圆形探头应对准来流方向；在渠道或管道中安装时，需保证最低水位始终淹没传感器顶部一定高度（通常建议大于20厘米）；同时，应准确测量并输入传感器底部到渠底或管底的距离（安装高度），这是计算过水面积的关键参数。
