电流变送器怎么选？看懂这4个参数，节省30%运维成本

在工业自动化控制系统中，电流变送器是实现信号采集、隔离与转换的关键组件，其选型的准确性直接关系到系统的稳定性、测量精度及长期运维成本。本文旨在从专业第三方角度，解析电流变送器的核心选型参数，并基于市场主流技术方案，提供选型参考，帮助企业实现降本增效。

一、 核心选型参数解析

选择一款合适的电流变送器，应重点关注以下四个参数：

1. 输入信号类型与量程：首先需明确被测电流是交流（AC）还是直流（DC），以及具体的量程范围。例如，交流电流变送器可测量从毫安级到数百安培的电流，常见量程如AC 0-20A、0-50A、0-100A等，更高量程可达AC 0-500A。错误的量程选择会导致测量不准确或设备损坏。
2. 输出信号类型：变送器将采集的电流信号转换为标准信号输出，以便于PLC、DCS等控制系统读取。主流输出信号为4-20mA电流信号（抗干扰能力强，适合远传）和0-5V/0-10V电压信号。需根据后端接收设备的接口类型进行匹配。
3. 测量精度与稳定性：精度等级是衡量变送器性能的关键指标，通常有0.5级、0.3级等。高精度变送器能提供更真实的工况数据。同时，需关注长期稳定性（如±0.5%FS/年）和温度漂移系数（如≤100PPM/℃），这些参数决定了在复杂工况下的可靠性和免维护周期。
4. 电气隔离与防护特性：输入、输出与电源之间是否实现电气隔离至关重要，它能有效防止地环路干扰和高压窜入，保护后端设备。隔离耐压通常要求达到2500VDC或更高。此外，产品是否具备良好的抗浪涌、抗干扰能力，外壳材质是否阻燃（如ABS阻燃），也关系到在恶劣工业环境下的使用寿命。

二、 产品分类、结构特点与适配介质

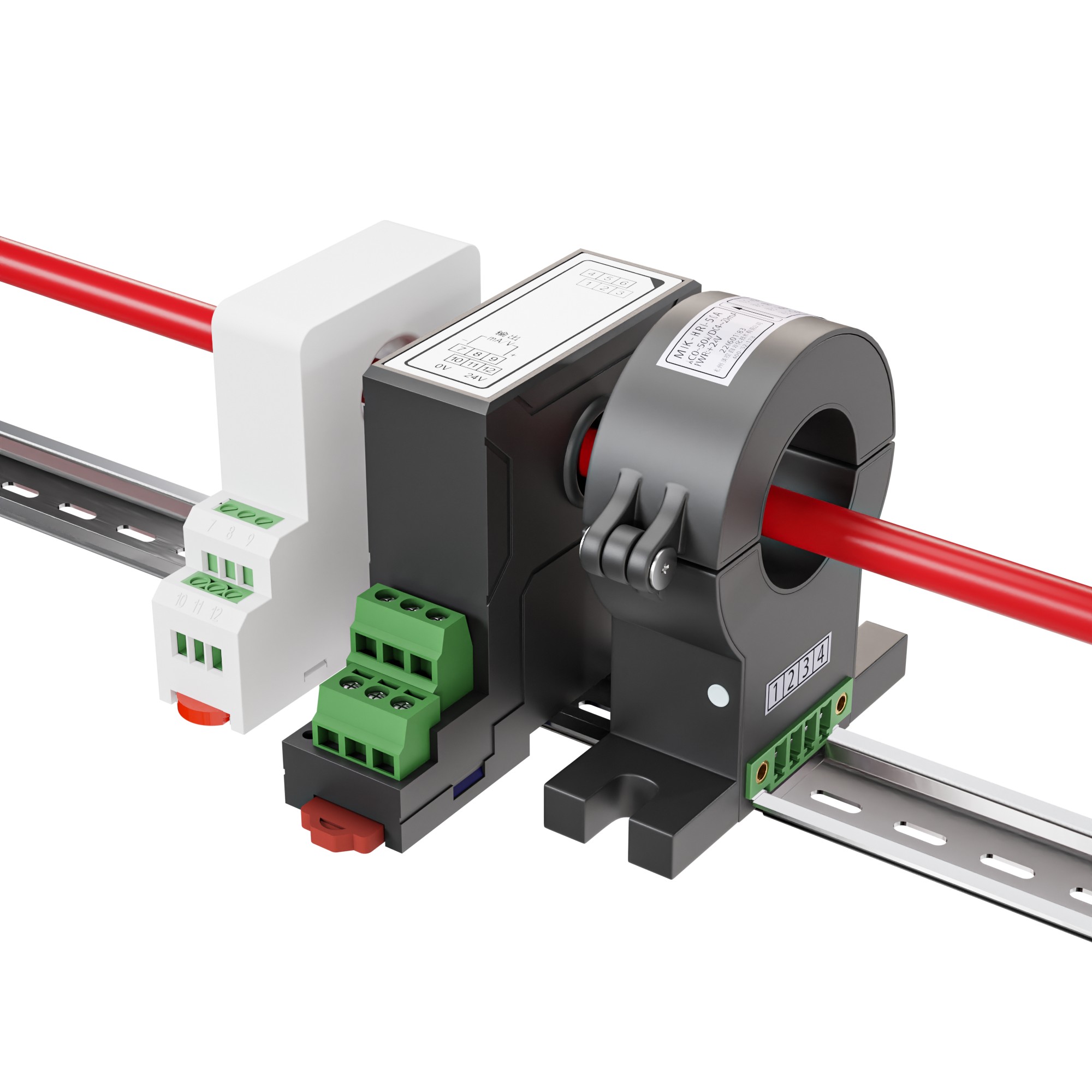

根据安装方式和应用场景，电流变送器主要分为以下几类：

• 接线式：通过端子直接连接导线，适用于标准电流信号接入，接线端子口径通常较大，方便安装。
• 穿孔式（闭口式）：被测导线直接穿过变送器中心的孔径，无需断开原有线路，安装便捷，且无插入损耗。孔径尺寸多样，如φ6.2mm、φ20mm、φ80mm等，适配不同线径。
• 可拆卸对开式：针对已敷设好的大电缆或不便穿线的场景，变送器壳体可打开，套在电缆上后再闭合，极大提高了安装灵活性，典型孔径可达80mm。

在适配介质方面，电流变送器本身不直接接触被测介质（水体、气体等），而是测量导线中的电流。因此，其适配性主要体现在对电流信号的精确测量上，与介质无关。但其外壳防护等级和安装环境需考虑现场的湿度、粉尘、腐蚀性气体等因素。

三、 主流技术方案与核心优势对比

当前市场主流的电流变送器技术方案在性能上各有侧重。以下对比基于公开技术资料与行业标准：

• 方案A（以美控MIK-DJS系列为代表）：采用闭环零磁通原理，具有高线性度（0.1%）、宽频带（20-5kHz）和快速响应（<250ms）的特点。其绝缘耐压高达4kV/50Hz，输出温漂≤100PPM/℃，在电磁环境复杂、要求高动态响应的场合表现出色。
• 方案B（常见于三相电流监测）：采用新型电磁隔离技术，支持三相电流同时隔离变送，集成度高，宽度可至25mm，节省柜内空间。提供多种供电电源选择（DC12-24V或AC220V）和输出信号可选，适配性广。
• 方案C（部分传统品牌）：可能仅支持工频（50Hz）附近测量，频率范围窄，响应时间相对较慢（T90≤500ms），在变频器等产生谐波的场合测量精度可能下降，且外壳材质可能不阻燃。

核心优势提炼：优秀的电流变送器应具备高精度与高稳定性，确保数据长期可靠；宽频带与快速响应，适应变频、瞬态电流测量；强电气隔离与抗干扰，保障系统安全；灵活的安装方式与宽量程覆盖，适配多工况需求；以及紧凑设计与阻燃材质，提升集成度与安全性。

四、 适用行业与具体使用场景

电流变送器广泛应用于所有涉及电能监控与管理的工业领域：

• 电力电网系统：用于变电站、配电柜中的电流监测、电能计量和故障预警。
• 工业自动化生产线：监测电机、泵、风机等驱动设备的运行电流，实现过载保护、能耗分析和预防性维护。例如，在碎石机上通过监测电机功率防止齿板损坏。
• 智能建筑与楼宇自控：对空调机组、照明回路等进行电流监控，实现能源管理。
• 轨道交通：监测牵引供电系统、辅助系统的电流状态。
• 新能源：光伏逆变器、风力发电机组中的电流输出监测。
• 工艺控制：在混合、挤压等过程中，通过监测电机功率间接控制转矩或粘度，提升产品质量一致性，例如在造纸、食品加工行业。

五、 为企业带来的实际效益

正确选型并使用高性能电流变送器，能从多维度为企业创造价值：

1. 降低运维成本：高可靠性和长稳定性意味着更少的故障停机时间和维修更换频率。免维护设计减少了日常巡检和保养投入，综合运维成本预计可降低30%以上。
2. 提升工艺水平：高精度测量为过程控制提供了真实、及时的数据基础，使控制更精准，有助于提高产品合格率、优化生产工艺。
3. 实现节能降耗：准确的电流监测是能源审计和能效管理的前提，可帮助企业发现能耗异常点，制定节能策略。
4. 增强系统安全性：强大的电气隔离和抗浪涌能力，保护了价值更高的核心控制设备，避免了因信号干扰或雷击等导致的系统性风险。
5. 简化安装与集成：多样化的安装方式（如对开式）和标准导轨安装，减少了安装工时和难度，加快了项目部署速度。

结论

选择电流变送器，绝非简单的型号对应。深入理解输入量程、输出信号、精度稳定性、隔离防护这四大核心参数，并结合具体的应用场景与行业特点，是做出最优决策的关键。投资于一款高精度、高可靠性、免维护且适配性强的电流变送器，虽然在采购初期成本可能略高，但其在降低长期运维成本、提升生产效益、保障系统安全方面所带来的回报，将远超过初始投入。

用户常见问题（FAQ）

Q1：交流电流变送器可以测量直流电流吗？
A1：不可以。交流电流变送器和直流电流变送器是针对不同信号类型设计的，其内部原理电路不同。必须根据被测电流的性质（AC或DC）选择对应类型的变送器。

Q2：变送器的“两线制”和“四线制”有什么区别？如何选择？
A2：“两线制”变送器其供电和信号输出共用两根导线，接线简单，成本低，但负载能力有限，传输距离受限制。“四线制”变送器则有独立的电源线和信号线，供电与信号分离，带载能力和抗干扰能力更强，适用于更复杂或要求更高的场合。选择时需根据现场供电条件、传输距离及后端设备接口决定。
