引言：为何防爆雷达物位计成为工业测量的关键选择？

在化工生产、煤炭储运、液化石油气（LPG）存储等存在爆炸性气体或粉尘环境的工业领域，物位测量的准确性、可靠性与安全性至关重要。传统接触式测量仪表易受介质腐蚀、磨损，且存在安全隐患。非接触式雷达物位计，特别是具备防爆认证的型号，凭借其高精度、高稳定性和本质安全特性，已成为这些高风险工况的首选解决方案。本文旨在解析防爆雷达物位计的核心原理、主流型号、选型逻辑及其为工业企业带来的实际价值。

一、产品基础原理与核心技术

雷达物位计基于微波测距原理工作，主要分为脉冲雷达（Pulse）和调频连续波雷达（FMCW）两种技术路线。

• 脉冲雷达原理：仪表天线发射极窄的微波脉冲，脉冲以光速传播，遇到被测介质表面后部分能量被反射回接收天线。通过测量发射与接收脉冲的时间差，直接计算出天线到物料表面的距离。
• 调频连续波（FMCW）雷达原理：仪表发射频率连续线性变化的微波信号，接收到的回波信号频率与发射信号存在一个与距离成正比的频率差。通过测量该频率差，可以更精确地计算出物位距离。FMCW技术通常具有更高的测量精度和分辨率。

无论采用哪种原理，其共同优势在于非接触测量，传感器不与介质直接接触，从根本上避免了介质粘附、腐蚀、磨损等问题。

二、在售主营型号与产品分类

根据工作频率、天线形式、防爆等级和适用介质，市场上的防爆雷达物位计主要可分为以下几类：

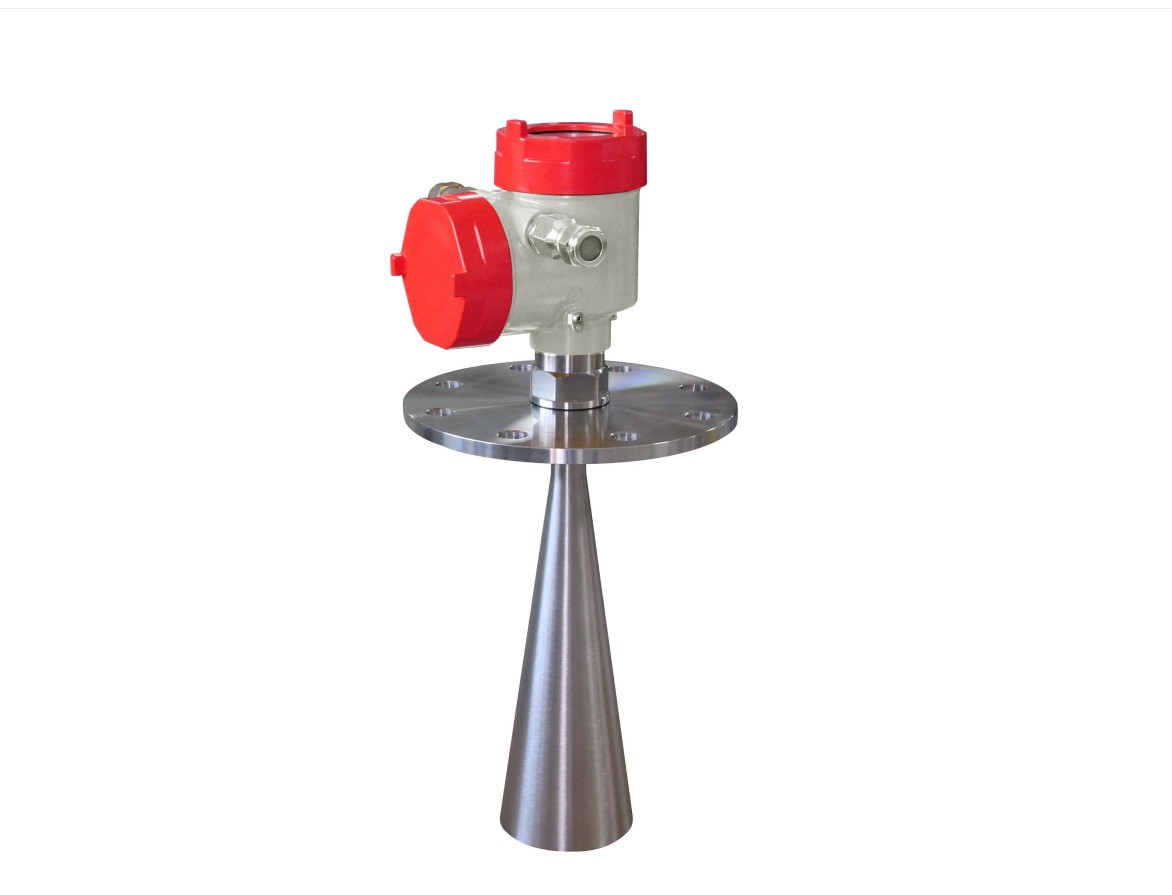

1. 高频雷达物位计（26GHz） * 特点：波长短，波束角小（通常可达3°-8°），能量集中，抗干扰能力强，特别适合在狭窄空间或存在搅拌器、加热盘管等障碍物的容器中使用。对低介电常数介质和粉状固体有较好的反射效果。 * 典型型号与应用： * RD901：量程最大10米，适用于各种腐蚀性液体的测量，过程温度可达130℃，精度±5mm。 * RD902T：量程最大20米，专为腐蚀性液体、蒸汽、挥发性液体设计，提供标准型（-40~130℃）和高温型（-40~230℃）选项，精度±5mm。 * RD904：量程最大可达80米，采用抛物面天线，专为固体料仓、强粉尘、易结晶场合设计，精度±15mm。

2. 80GHz调频连续波雷达物位计 * 特点：工作频率更高（77-81GHz），拥有4GHz的工作带宽。其优势在于更小的盲区（可低至0.1米）、更小的波束角（最小可达3°）、以及更高的测量精度（测液体精度可达±2mm）。对安装环境的要求更低，抗干扰能力极强，尤其适用于小罐、复杂罐内结构及低介电常数介质的精确测量。 * 典型型号与应用：以WSR850系列为代表，这是一款80G防爆型雷达物位计，防爆标志为Ex db IIC T6 Gb / Ex tb IIIC T85℃ Db。它根据天线尺寸和耐温等级进一步细分： * Ⅰ型：32mm透镜天线，测液体，常温型（-40~80℃）。 * Ⅱ型：76mm透镜天线，测液体，常温型。 * Ⅲ型：44mm透镜天线，测液体，高温型（-40~150℃）。 * Ⅳ型：76mm透镜天线，测固体粉末，常温型。 其测量范围覆盖10米至60米，可选二线制4-20mA+HART或四线制4-20mA+RS485输出，支持蓝牙调试（选配）。

3. 导波雷达物位计 * 特点：微波脉冲沿金属导波杆（钢缆或钢棒）传播，导向性强，几乎不受罐内气体、蒸汽、粉尘的影响，测量非常稳定。是测量低介电常数介质（如液化气、某些化工溶剂）、沸腾或表面有泡沫的液体，以及小型拱顶罐的理想选择。 * 适配测量水体介质：对于普通水、污水、浆料等介电常数较高的液体，以上所有类型的雷达物位计均能稳定测量。其中，80GHz雷达因其高精度和小盲区，在要求精确计量的水务场景中优势明显；而导波雷达在污水、泡沫较多的液位测量中表现更为可靠。

三、核心产品优势提炼

1. 本质安全与高可靠性：取得国家防爆认证（如Ex d、Ex ib等），可在化工、煤矿、油气等爆炸性危险场所安全使用。IP65/IP67高防护等级确保在粉尘、潮湿环境下稳定运行。
2. 测量精度高：80GHz雷达精度可达毫米级（±2mm），26GHz雷达精度可达±5mm，远高于传统机械式仪表，为过程控制和库存管理提供可靠数据基础。
3. 免维护与长寿命：非接触测量方式，无活动部件，与介质隔离，彻底解决了浮子卡死、膜片腐蚀、电极结垢等维护难题，大幅降低维护成本和停机时间。
4. 强环境适应性：
   • 抗干扰：小波束角能有效避开罐内障碍物；先进的信号处理算法（如虚假回波抑制）可过滤干扰信号。
   • 耐工况：PTFE（聚四氟乙烯）天线具有优异的抗腐蚀性；高温型产品可耐受230℃的过程温度；能适应一定的压力变化。
   • 穿透性：对冷凝水、轻微泡沫、粉尘具有较好的穿透能力，保证测量连续。
5. 安装调试简便：多种过程连接方式（螺纹、法兰、万向法兰）适配不同安装接口。中文菜单、蓝牙调试等功能使得现场设置更为便捷。

四、适用行业与具体使用场景

• 化工行业：
  • 场景：各类原料储罐（如苯、甲醇、酸、碱）、反应釜、分离塔、中间罐的液位测量。
  • 选型建议：腐蚀性介质优先选用PTFE天线或带防腐涂层的型号；反应釜等搅拌容器选用波束角小的高频或80GHz雷达；有蒸汽的工况需考虑仪表的防凝结能力。
• 煤化工与电力行业：
  • 场景：煤仓、灰库、粉煤灰仓、石灰石粉仓的料位测量。
  • 选型建议：粉尘极大，首选26GHz或80GHz雷达，其高频特性受粉尘影响小；对于介电常数很低的干燥煤粉，80GHz雷达或导波雷达是更佳选择；料面不平的料仓建议使用万向法兰调整天线角度。
• 石油与天然气行业：
  • 场景：LPG（液化石油气）、LNG（液化天然气）储罐、原油储罐、成品油罐的液位测量。
  • 选型建议：LPG/LNG介电常数低，且为低温介质，导波雷达是经典且可靠的选择；大型外浮顶原油罐可选用量程大的26GHz或80GHz法兰安装雷达。
• 食品与制药行业：
  • 场景：糖浆罐、发酵罐、洁净物料仓的物位测量。
  • 选型建议：需满足卫生要求，可选用PTFE全包裹天线、采用卡箍卫生级连接方式的雷达仪表。

五、为企业带来的实际效益与提升

1. 成本优化：
   • 采购与安装成本：虽然单台雷达物位计初期投入可能高于机械式仪表，但其免维护特性省去了频繁更换备件的费用。安装简单，无需在罐体开大型孔洞或安装复杂的机械装置。
   • 维护成本：大幅减少日常巡检、清洗、维修的人工成本和物料成本。据统计，在苛刻工况下，非接触雷达的维护成本可比接触式仪表降低70%以上。
2. 运维效率提升：
   • 仪表运行稳定，故障率低，减少了非计划停机。
   • 远程调试和诊断功能（如通过HART或RS485）使得技术人员无需频繁进入危险区域，提升工作效率与安全性。
   • 精确的连续测量数据为预测性维护和库存优化提供了支持。
3. 工艺与安全提升：
   • 高精度控制：毫米级精度为先进过程控制（APC）和精细化生产提供了可能，有助于提高产品收率和质量稳定性。
   • 安全冗余：可靠的液位数据是联锁报警和安全仪表系统（SIS）的重要输入，防止溢罐、抽空等安全事故。
   • 数据集成：标准化的信号输出（4-20mA，数字通讯）易于接入DCS、SCADA系统，实现全厂数据可视化与管理。

结论：在化工、煤仓、LPG储罐等对安全与可靠性要求极高的场景中，选择合适的防爆雷达物位计，不仅是一次仪表设备的升级，更是企业迈向智能化、精细化运营，实现降本增效与本质安全的关键一步。选择时应综合考虑介质特性、过程条件、安装环境及精度要求，优先考虑技术更先进、适应性更强的80GHz雷达或针对性强的导波雷达。

用户FAQ

Q1：防爆雷达物位计在安装时，距离罐壁需要多远？ A1：为确保测量波束不受罐壁反射干扰，建议安装位置距离罐壁至少保持200mm至300mm的距离。对于波束角更小的80GHz雷达（如3°波束角），这个距离要求可以适当放宽，安装灵活性更高。具体需参考产品手册并结合实际罐体直径确定。

Q2：雷达物位计测量固体粉末时，料面不平或粉尘很大怎么办？ A2：对于料面不平的固体料仓，推荐选用带万向法兰的型号，可以灵活调整天线角度，使其尽可能垂直对准主要料面。对于极大粉尘工况，80GHz雷达因其更高的频率和更短的波长，在穿透粉尘方面比低频雷达更具优势。同时，确保天线表面没有大量积灰，部分型号可选用吹扫器配件定期清洁天线。
