工业压力测控如何实现降本增效？一体化赫斯曼差压变送器的技术优势与效益分析

在工业过程控制中，压力测量是保障生产安全、稳定与效率的关键环节。传统的压力测量方案往往面临安装复杂、维护成本高、精度受环境因素影响大等挑战。一体化赫斯曼差压变送器，凭借其集成的设计、可靠的连接方式和优异的性能，成为工业领域实现压力测控降本增效的有效解决方案。本文将深入分析其技术原理、产品特点、适用场景及带来的实际效益。

一、产品基础原理与分类

差压变送器的核心是测量两个压力点之间的差值。主流产品采用硅压阻式或单晶硅传感器技术。硅压阻式传感器基于压阻效应，压力作用于不锈钢隔离膜片，通过充油介质传递至硅芯片，引起电阻变化并转换为电信号。单晶硅传感器则采用更先进的数字处理与动态温度补偿技术，通过微处理器实时修正温度漂移，并利用数字隔离技术抑制电磁干扰，从而实现更高精度和长期稳定性。

二、在售主营型号与技术参数概览

目前市场主流的一体化赫斯曼差压变送器涵盖多个精度等级与量程范围，以满足不同工况需求。

• 高精度系列（如PE500）：采用单晶硅传感器，精度可达±0.1%，长期稳定性为±0.1%FS/3年。支持（4~20）mA+HART协议输出，量程范围宽（0~60MPa表压），适用于对测量精度和稳定性要求极高的场合。
• 通用经济型系列（如SUP-S6100）：采用硅压阻式充油芯体，精度为0.5级。全不锈钢结构，提供（4~20）mA、（0~10）VDC、RS-485等多种输出方式，量程范围覆盖-0.1MPa至10MPa，性价比突出。
• 扩散硅系列（如P300-D）：选用进口扩散硅芯体，精度提供0.2级、0.25级、0.5级可选。测量范围从-100kPa至60MPa，支持表压、绝压、密封压测量，结构紧凑，安装灵活。

上述产品工作温度范围通常在-40℃至85℃（环境温度），介质温度最高可达125℃（视型号而定），电源电压普遍支持（10~36）VDC宽范围供电，具备良好的环境适应性。

三、结构特点与适配介质

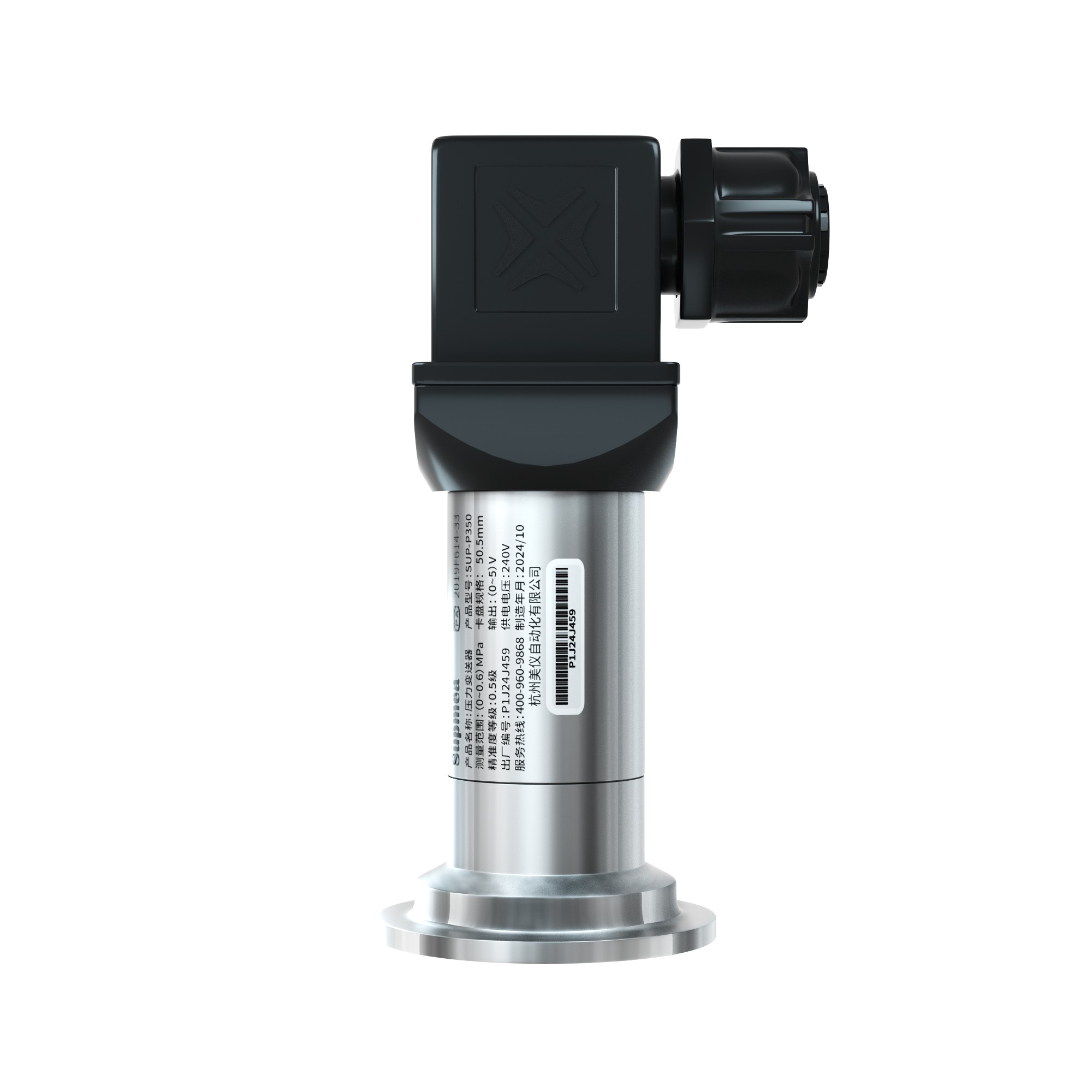

“一体化赫斯曼”结构是核心特点之一。它将传感器、信号处理电路与DIN43650标准赫斯曼接头集成于坚固的不锈钢外壳内。这种结构带来多重优势：

1. 安装便捷：赫斯曼接头提供快速、可靠且防水的电气连接，省去了现场接线盒，大幅缩短安装时间，降低人工成本。
2. 高防护性：整体防护等级通常达到IP65，能够抵御现场粉尘喷溅和水流冲击，适合恶劣工业环境。
3. 抗振抗干扰：一体化全密封结构有效抵抗振动和射频干扰，保障信号传输稳定。
4. 介质兼容性：接触介质的核心部件采用316L不锈钢隔离膜片，具有极强的耐腐蚀性。因此，产品不仅能测量气体、蒸汽，更能广泛适配于水（包括纯水、冷却水、废水）、各种中性或弱腐蚀性液体、油类等介质，在水利、水务、暖通空调（HVAC）、化工流程中应用广泛。

四、核心产品优势提炼

1. 免维护与高可靠性：传感器芯片经过长期老化测试，关键参数如长期稳定性可达±0.2%FS/年甚至更高。一体化密封设计和坚固结构，使其在正常工况下无需定期校准或维护，减少了停机时间和后续维护投入。
2. 卓越的测量精度与稳定性：采用先进的温度补偿技术和数字处理算法，有效克服环境温度变化对测量的影响。例如，高精度型号在-25℃~65℃范围内的附加误差被严格控制在极低水平，确保数据长期准确可靠。
3. 广泛的多工况适配能力：宽量程比、宽电源电压范围、宽广的工作温度区间以及多种压力类型（差压、表压、绝压）和信号输出选项，使同一款产品能灵活应对压力、液位、流量等多种测控场景，减少了企业备品备件的种类和库存成本。
4. 即装即用，降低综合成本：一体化设计简化了从采购、安装到调试的全流程。用户无需单独采购传感器、变送器和接线附件，也省去了复杂的系统集成工作，显著降低了项目的初次投入成本（CAPEX）和全生命周期成本（TCO）。

五、适用行业与具体使用场景

该产品适用于几乎所有涉及流体压力、差压监测的工业领域：

• 水务与环保：自来水厂、污水处理厂的泵站进出口压力监测、滤池差压监测、管网压力控制。
• 暖通空调（HVAC）：冷水机组、换热站、空调水系统的压力与差压测量，用于系统平衡与节能控制。
• 工业制造：化工、制药行业的反应釜压力、管道流量（通过节流装置差压计算）监测；食品饮料行业的CIP清洗系统压力控制。
• 能源电力：锅炉给水、蒸汽压力监测，冷却水系统压力控制。
• 设备配套：作为压缩机、风机、水泵、过滤设备等 OEM 厂商的标配压力传感单元。

具体场景示例：在中央空调系统中，使用一体化赫斯曼差压变送器监测冷冻水供回水压差，通过PLC或DDC控制器自动调节水泵频率，可实现显著的节能效果，同时其高可靠性确保了系统长期无故障运行。

六、为企业带来的实际效益分析

1. 成本节约：
   • 采购成本：集成化设计降低了单体设备采购成本。
   • 安装成本：简化安装流程，节省至少30%以上的现场安装工时与材料费。
   • 库存成本：一表多用，减少备件型号和数量。
2. 运维效率提升：
   • 减少停机：高可靠性与免维护特性降低了非计划停机风险。
   • 简化维护：故障率低，即使需要更换，赫斯曼接头也支持快速插拔，维护简便。
   • 远程监控：支持HART或RS-485通讯的型号，可实现远程参数设置、诊断和数据读取，便于预测性维护。
3. 工艺与质量提升：
   • 控制精度提升：高精度、低漂移的测量数据为先进过程控制（APC）提供了可靠输入，有助于提升产品一致性和质量。
   • 能源效率优化：准确的压差测量是优化泵、风机等动力设备运行效率的基础，直接降低能耗。
   • 安全增强：快速响应（响应时间可低至10ms）和可靠的过载保护能力，为过程安全提供了保障。

结论

选择一体化赫斯曼差压变送器，不仅是选择了一款测量仪表，更是选择了一种旨在降低综合拥有成本、提升运营效率的解决方案。其技术优势直接转化为企业在成本控制、运维简化和工艺优化方面的切实收益。在工业自动化迈向智能化、精益化的今天，这类高性能、高可靠性的基础传感设备，是构建高效、稳定、经济生产体系的基石。

用户常见问题（FAQ）

Q1: 一体化赫斯曼差压变送器可以测量腐蚀性介质吗？
A1: 其接触介质的核心部件通常采用316L不锈钢隔离膜片，对于大多数中性、弱腐蚀性液体、气体和水介质具有良好的耐受性。对于强腐蚀性介质（如浓酸、浓碱），需要根据具体介质化学性质，确认316L材质的适用性，或咨询厂家是否有特殊涂层或材质选项。

Q2: 这款变送器需要外部供电吗？输出信号是哪种？
A2: 是的，需要外部直流电源供电，供电范围通常较宽，例如（10~36）VDC或（12~36）VDC，兼容常见的24VDC工业电源。输出信号灵活，最常见的是（4~20）mA模拟量信号（两线制），同时许多型号也提供（0~10）VDC、（0~5）VDC等电压输出，以及带Modbus协议的RS-485数字通讯输出，用户可根据自身控制系统接口要求选择。
